![Ремонт частотного преобразователя, устройства плавного пуска, привода постоянного тока, сервопривода Ремонт промышленных приводов](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/65b50641914670276b5a17d9094be92c.jpg)
Ремонт промышленных приводов
Ремонт частотного преобразователя
Ремонт устройства плавного пуска
Ремонт привода постоянного тока
Ремонт сервопривода
Преобразователь частоты, для чего он нужен?
Частотный преобразователь - это устройство преобразующее энергию сетевого трёхфазного или однофазного переменного тока с неизменной частотой 50 (60) Гц и фиксированным уровнем напряжения 220 В или 380 В в трёхфазный или однофазный ток, с управляемой частотой ( от 1 до 800 Hz) и переменным напряжением. Частотный преобразователь применяется для управления скоростью вращения асинхронных электродвигателей, которые используются в составе большинства электроприводов.
Регулируя и контролируя скорость вращения асинхронного электродвигателя, частотный преобразователь может значительно экономить электроэнергию. Снижение избыточной скорости на 20% экономит до 50 % энергии, снижая при этом механический износ оборудования и продлевая его срок службы.
В настоящее время промышленностью выпускаются частотные преобразователи нескольких типов:
- электроиндукционного типа (конструкция - асинхронного двигателя с фазным ротором, работающим в режиме генератора-преобразователя);
- преобразователи электронного типа, собранного на электронных компонентах.
Преобразователь частоты электронного типа - это устройство, состоящее из:
- выпрямителя на мощных силовых диодах или транзисторах, преобразующие переменный тока в постоянный;
- шины постоянного тока (из накопительных и фильтрующих конденсаторов);
- инвертора на IGBT высоковольтных мощных транзисторах (преобразующие постояный ток в переменный, подаваемый на нагрузку).
Для получения на выходе частотного преобразователя синусоидального напряжения переменной частоты, управление схемой и силовыми модулями построена на мощном микропроцессоре. Он также контролирует и управляет конфигурацией ввода / вывода, его настройками, состояниями работы и неисправности, протоколами связи.
К сожалению вся электроника частотных преобразователей уязвима, и на это влияет несколько факторов, приводящих к выходу из строя блоков:
- некачественное, нестабильное электропитание (следствие - пробой цепей);
- перепад температур, попадание влаги, пыли (следствие - КЗ или перегрев);
- агрессивная окружающая среда, плохая защищенность блока;
- механические повреждения, плохой контакт силовых кабелей;
- физический износ оборудования (срок службы);
- человеческий фактор, неверный подбор оборудования или настроек.
Что бы выявить все сбои и неисправности электронных узлов частотного преобразователя, а так же провести полную и качественную диагностику оборудования, необходимо провести тест на специальном стенде в условиях сервисного центра, с проверкой всех электрических параметров.
Из опыта, около 90% вышедшей из строя промышленной электроники, подлежит ремонту, с возможностью её дальнейшей эксплуатации.
Имея огромный опыт по ремонту частотных преобразователей, мы готовы Вам помочь в решении проблем, связанных с восстановлением неисправного оборудования. Ремонт преобразователей частоты, устройств плавного пуска, сервоприводов и приводов постоянного тока.
В процессе ремонта оборудования так же производится его техническое обслуживание (чистка от пыли плат и системы охлаждения, проверка электрических контактов, удаление окислений, замена термопасты на силовых модулях).
После ремонта проводится полная проверка электрической схемы преобразователя в объеме, предусмотренном заводом-изготовителем, и испытания сопротивления изоляции всей электрической схемы.
![Сервопривод REO REOVIB MFS268 Ремонт сервопривода REO REOVIB MFS268](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/9d953285c4b9fcb2d7c92f177401c081.jpg)
Ремонт сервопривода
![Ремонт привода Ремонт привода](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/db7ca5a41f7ce11334624d2f34739420.jpg)
Ремонт привода
![Ремонт сервопривода Schneider MC-4 Ремонт сервопривода Schneider ELAU MC-4](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/16522682ef6eb4b8389d35958ef590d1.jpg)
Ремонт сервопривода
![Устройство плавного пуска EMOTRON TSA 52-170 Ремонт устройства плавного пуска EMOTRON TSA 52-170](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/4f708a8daaf4022abadb12f299b31b38.jpg)
Ремонт устройства плавного пуска
![Модуль управления компрессором Heidelberg KLM4 Ремонт модуля управления компрессором Heidelberg KLM4](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/8e59c79b2152aab4780e21817cb22f77.jpg)
Ремонт Heidelberg power module KLM4
Примеры ремонта промышленных приводов
Ремонт сервопривода Baumuller BUM61 на компонентном уровне
Привод: BAUMULLER SERVO DRIVE BUM61-40/60-54-B-M-12
Неисправность: пробой выходной силовой части, замыкание промежуточного контура
На дисплее коды ошибок: F0201, F0202, F0203, F0204, F0205, F0206
![BAUMULLER BUM61-40/60-54-B-M-12 BAUMULLER SERVO DRIVE BUM61](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/ac3d77b97c1e15514740acb208968355.jpg)
Ремонт Baumuller BUM61
Ремонт сервопривода Baumuller BM4400 на компонентном уровне
Привод: BAUMULLER BM4433-SIO-01200-03
Неисправность входной силовой части
Код ошибки: Error power Supply P0205, Mains undervoltage
![BAUMULLER BM4433-SIO-01200-03 BAUMULLER BM4400](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/404e4baef9041d81559970b39e741785.jpg)
Ремонт Baumuller BM4433
Ремонт сервопривода Bosch Rexroth IndraDrive Cs HCS01
Привод: REXROTH HCS01.1E-W0008-A-03
Неисправность: перегрузка по току силовой части
На дисплее коды ошибок: F8060, E8028
![REXROTH HCS01.1E-W0008-A-03 Ремонт Bosch Rexroth HCS01](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/ab2ac2cffd7e41a188c51e80760f4775.jpg)
Ремонт Bosch Rexroth IndraDrive Cs HCS01
Ремонт аппаратно-программный, сервопривод Schneider Electric Servo Drive MC-4
Привод: ELAU PacDrive MC-4/11/03/400
Неисправность: ошибка связи по шине реального времени
На дисплее контроллера: SERC.RTB Fatal SERCOS error
![ELAU PacDrive MC-4/11/03/400 Ремонт Schneider Electric Servo Drive MC-4](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/d55dfab57eebe3f68f47290b15921213.jpg)
Ремонт Schneider Electric Servo Drive MC-4
Ремонт частотного преобразователя, SEW-EURODRIVE MOVIDRIVE MDX 60/61В
Привод: MOVIDRIVE MDX61B0005-5A3-4-0T
Неисправность: отсутствие вторичного питания плат управления
Признаки неисправности: ошибки при инициализации системы
![MOVIDRIVE MDX61B0005-5A3-4-0T Ремонт SEW-EURODRIVE MOVIDRIVE MDX 60/61В](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/b4c5f5d9b539a1782bce3c16ad2b5ab6.jpg)
Ремонт MOVIDRIVE MDX61B0005-5A3-4-0T
Ремонт частотного преобразователя Emotron FDU 2.0 на компонентном уровне
Привод: преобразователь частоты EMOTRON FDU 2.0 48-146-54CE
Неисправность: пробой выходного силового модуля и драйверов управления
На дисплее: Desat (Power Fault), Десат или Выход Авария
![Преобразователь частоты EMOTRON FDU 2.0 48-146 Ремонт преобразователь частоты EMOTRON FDU 2.0 48-146-54CE](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/75452312da5722d48749050f8e609e52.jpg)
Ремонт преобразователя Emotron FDU 2.0

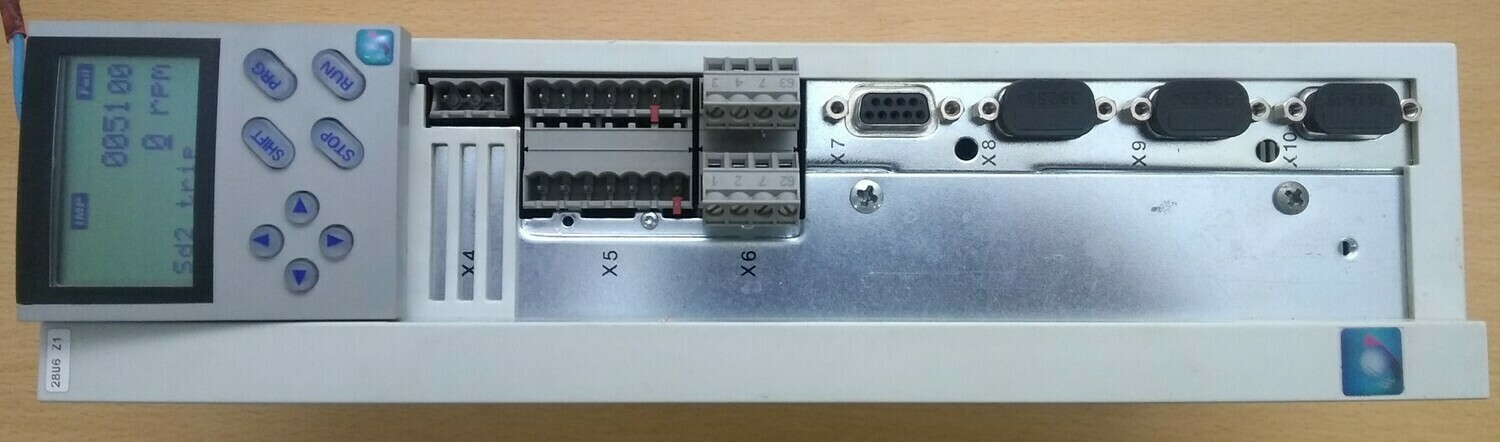

Ремонт частотного преобразователя Lenze EVS9321-ES
Привод: преобразователь частоты LENZE EVS9321-ES
Неисправность: пробой выходного силового модуля, драйверов управления
Признаки неисправности: перегрев двигателя или вибрация при работе, ошибка
![Преобразователь частоты LENZE EVS9321-ES Ремонт преобразователя частоты LENZE EVS9321-ES](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/a3259aae6641d0199aea173f475e21b6.jpg)
Ремонт преобразователя Lenze EVS9321-ES
Ремонт частотного преобразователя KEB COMBIVERT F5 COMPACT
Привод: преобразователь частоты KEB 15F5GBE-Y00
Неисправность: перенапряжение вторичного источника
Признаки неисправности: Ошибка E.OP (error E.OP)
![Преобразователь частоты KEB COMBIVERT F5 Ремонт преобразователя частоты KEB COMBIVERT F5 COMPACT](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/bb015ff5dd812689ee7ee527ff691bd8.jpg)
Ремонт преобразователя KEB 15F5GBE-YA00
Ремонт частотного преобразователя Danfoss VLT2800 на компонентном уровне
Привод: преобразователь частоты DANFOSS VLT2803PS2B20
Неисправность: не работает, внутренняя ошибка
На дисплее: Ошибка 37 ( error 37 )
![Преобразователь частоты DANFOSS VLT2803PS2B20 Ремонт частотного преобразователя Danfoss VLT2800](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/f5afc1fb63679e6dab11abe9f4f1f252.jpg)
Ремонт преобразователя Danfoss VLT2800
Ремонт устройства плавного пуска ABB PSE105-600-70
УПП: PSE105-600-70
Неисправность вторичного источника питания
На дисплее: нет индикации
![Ремонт УПП ABB PSE105-600-70 Ремонт устройства плавного пуска ABB PSE105-600-70](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/93a6e4c6c451b69bcc39387af8e3b879.jpg)
Ремонт ABB PSE105-600-70
Ремонт устройства плавного пуска Schneider Electric Altistart 22
УПП: Schneider Electric ATS22D62Q
Неисправность: нет плавного пуска двигателя
На дисплее: неисправность цепей управления
![Ремонт Schneider Electric Altistart 22 Ремонт устройства плавного пуска Schneider Electric Altistart 22](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/01f1e084ea2866b74d39e9c32304bbf9.jpg)
Schneider Electric ATS22D62Q
Ремонт частотного преобразователя Schneider Electric Altivar 71
Привод: преобразователь частоты ALTIVAR 71 ATV71HD11N4
Неисправность: короткое замыкание выходного IGBT модуля
На дисплее: Ошибка SCF4 (error SCF4)
![Преобразователь частоты ALTIVAR 71 ATV71HD11N4 Ремонт частотного преобразователя Altivar 71](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/4f60bf0c1aa275808d1bb1eb01f630dc.jpg)
Ремонт частотного преобразователя Altivar 71
Ремонт частотного преобразователя Siemens Micromaster 440
Привод: преобразователь частоты SIEMENS MICROMASTER 440 6SE6440-2UD41-1FA1
Неисправность: не включается, перегрузка по току промежуточного контура
На дисплее: Ошибка F0022 ( error F0022 )
![Преобразователь частоты SIEMENS MICROMASTER 440 6SE6440-2UD41-1FA1 Ремонт частотного преобразователя Siemens Micromaster 440](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/67cb6163a7126284669eb1912a5f67c1.jpg)
Ремонт Siemens Micromaster 440
Ремонт частотного преобразователя Erman ER-01T
Привод: преобразователь частоты ERMAN ER-01T-045T4
Неисправность: не работает, неисправность входной силовой части ~380V
На дисплее: панель индикации и управления не работает
![Преобразователь частоты ERMAN ER-01T-045T4 Ремонт частотного преобразователя Erman ER-01T](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/5c2d4ca5bb8b3a19be64aa94bcd80f38.jpg)
Ремонт преобразователя Erman ER-01T
Ремонт устройства плавного пуска POWER ELECTRONICS V5 SOFT STARTER
УПП: V5 DIGITAL SOFT STARTER
Неисправность: не работает, пробой ~380V на вторичные цепи питания
На дисплее: нет индикации
![Ремонт УПП V5 DIGITAL SOFT STARTER Ремонт устройства плавного POWER ELECTRONICS V5 SOFT STARTER](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/d80a2e4fc4ec661c845b67f74dd4a78f.jpg)
УПП V5 DIGITAL SOFT STARTER
Ремонт электропривода Danfoss AMB-Y ER60.90A.G00
Электропривод: ER60.90B.G00
Неисправность вторичного источника питания
Признаки неисправности: не работает
![Ремонт Danfoss AMB-Y ER60.90A.G00 Ремонт электропривода Danfoss AMB-Y ER60.90A.G00](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/f0fe53cda112c29f288399f25890fd23.jpg)
Электроривод ER60.90B.G00
Ремонт электроники серводвигателя MOOG G400 Series
Серводвигатель: G403-2029A
Неисправность силовой части управления двигателем
Признаки неисправности: не работает
![Ремонт серводвигателя MOOG G400 Series Ремонт MOOG G403-2029A](/uploads/s/v/x/r/vxrjtgwhb888/img/autocrop/f290d851bcebf16080961c6c6e6bdfb2.jpg)
Серводвигатель MOOG G400 Series
